Инсталляция для мойки и смесителя Alcadrain A108F/1100

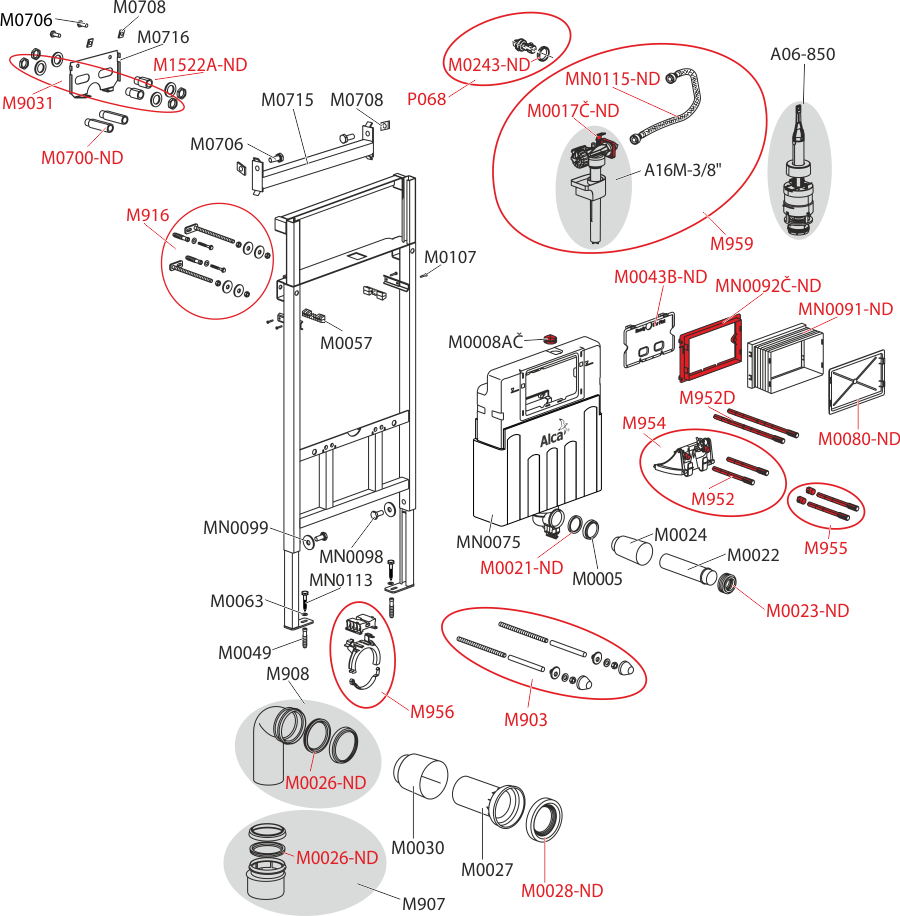

Комплектация:
бачок с впускным и сливным механизмом
самонесущая рама
резьбовое соединение 1/2" для подвода воды со встроенным угловым вентилем schell 1/2"–3/8"
толкатели механизма 2 шт.
монтажный набор: шуруп ø8×60 – 4 шт., дюбель ø12 – 4 шт.
резьбовое соединение для подключения воды: g1/2"–g1/2"
крепежный материал для крепления унитаза: шпилька м12 – 2 шт., шайба – 4 шт., колпачок – 2 шт., гайка – 2 шт., гофрированный рукав – 2 шт.
стоковое колено ht90 / 110
монтажный набор: шуруп ø8×60 – шт., дюбель ø12 – 4 шт.
прокладка, патрубок полипропилен, манжета
прокладка, патрубок полипропилен, уплотнение патрубка
рукав сервисного отверстия легко укорачивается, в комплекте 4 шурупа для его крепежа

Область применения:
Для монтажа настенного смесителя
Для подвесных чаш с интервалом крепления до 420 мм и стоковым коленом Ø90/110
Для монтажа к несущей стене или в гипсокартонную конструкцию

Свойства:
Для подключения настенного смесителя
Встроенный бачок также позволяет ополаскивать чашу
Регулируемые по высоте монтажные перекладины
Поворотная пластина для крепления настенного смесителя с интервалом 65 – 150 мм
Конструкция рамы позволяет производить монтаж к профилю для гипсокартона, предназначенного для этих целей или к несущей стене
Установленная система закрывается гипсокартонными листами и не нуждается в дополнительных крепёжных элементах
Конструкция полистирольной изоляции предотвращает процесс конденсации на поверхности бачка и ослабляет вибрацию в строительной конструкции
Двойной смыв, независимо регулируемый, с гигиеническим резервом
Возможность сервиса без использования инструментов
Подвод воды к задней стенке бачка или вверху бачка
Бачок сделан из одного фрагмента полипропилена, что обеспечивает его 100% герметичность
Крышка сервисного отверстия облегчает монтаж и защищает от влаги и грязи
Регулируемые выдвижные ноги в диапазоне 0 – 200 мм
Монтажная глубина рукава регулируется от 20 до 95 мм
Монтажная глубина – 125 мм, со стоковым коленом – 160 мм
Материал: металл обработанный порошковой краской

Технические параметры:
Подвод воды к задней стенке бачка или вверху бачка с помощью монтажных отверстий G1/2"
Рабочий диапазон давления 0,05 – 0,8 МПа
Рекомендуемый диапазон давления 0,3 – 0,6 МПа
Большой смыв 6 – 9 л
Малый смыв 2,5 – 3,5 л
Стандартные настройки большого смыва 6 л
Стандартные настройки малого смыва 3 л
Гигиенический резерв 3 л
Объем воды в бачке 9 л
Несущая способность 400 кг
